El CAD 2D libre con el espíritu del CAD clásico.

Abre DWG y DXF sin conversores y dibuja con los comandos y aliases que ya conoces.

Nativo en Linux, también en Windows · Última versión: v0.7.0

Descargar IngeCAD Ver el código

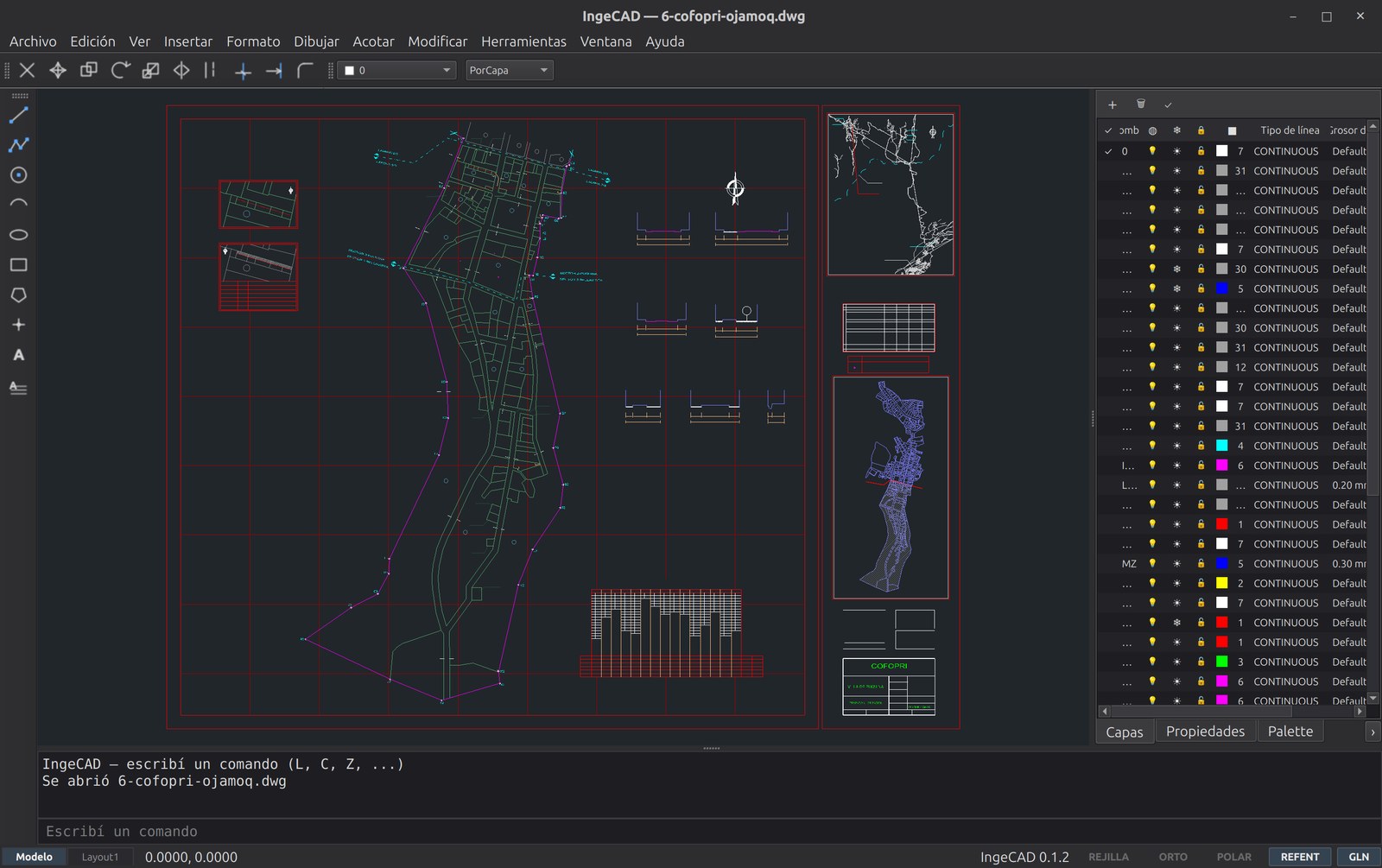

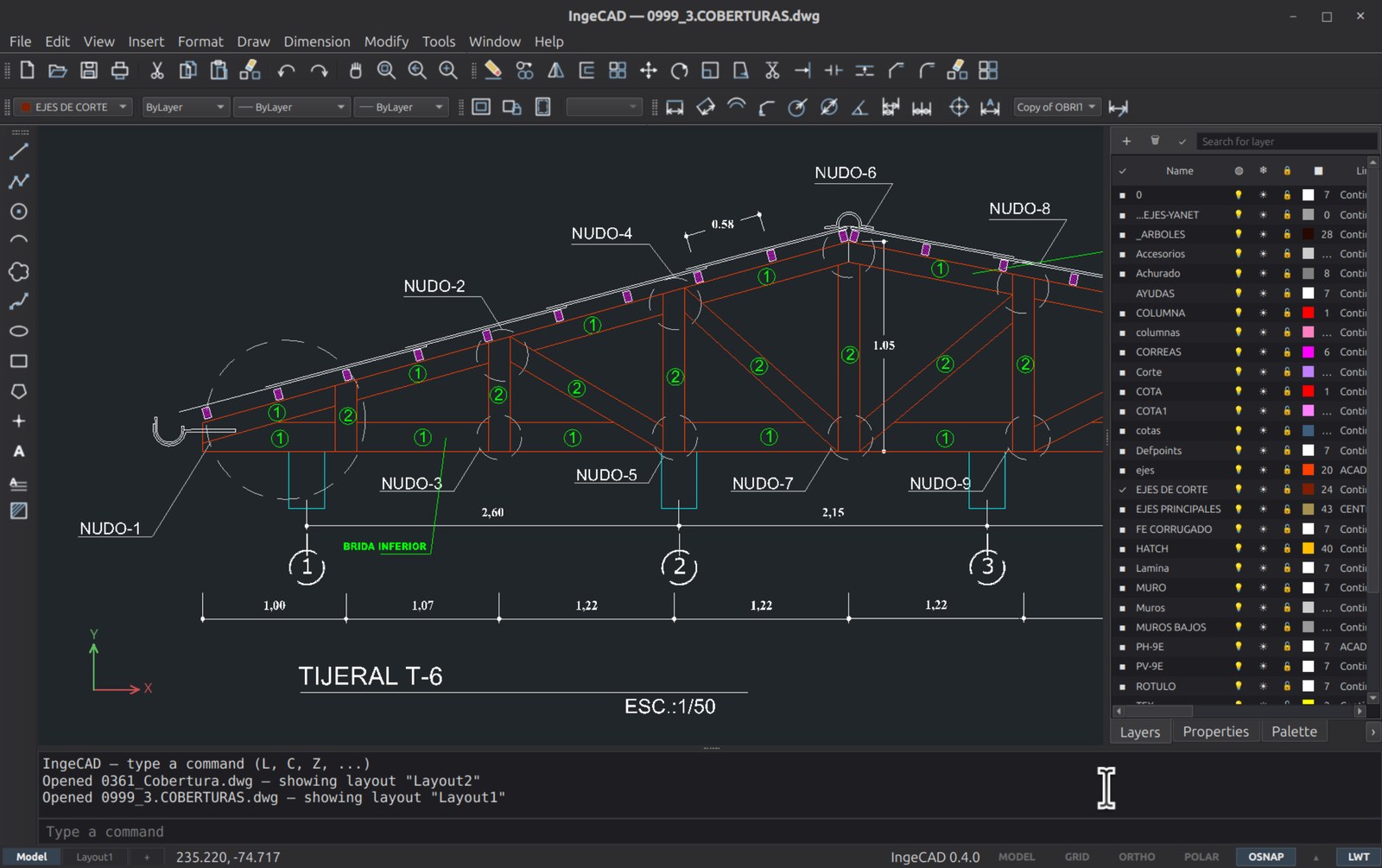

IngeCAD con un plano de estructuras abierto: el detalle de un tijeral con sus nudos numerados y acotados, la barra de propiedades con capa, color y grosor, y el administrador de capas
6.300+descargas
129estrellas en GitHub
DWG · DXFabre y guarda
7idiomas de interfaz
2Linux · Windows
GPL-3.0libre para siempre

Del DWG al plano impreso en 3 pasos

  1. 1

    Abre

    Doble clic en el DWG o DXF que te mandaron: se abre tal cual, sin conversores ni archivos intermedios.

  2. 2

    Dibuja

    Escribe L, PL o TR en la línea de comandos, con referencias a objetos y coordenadas por teclado.

  3. 3

    Imprime

    Arma la lámina en una presentación y sácala a PDF a escala exacta, o guárdala en DWG para tu colega.

Todo lo que necesitas para dibujar, acotar e imprimir

Abre tus archivos sin conversores

DWG y DXF directo, con doble clic. GNU LibreDWG viaja dentro de IngeCAD: no instalas nada aparte y nunca ves un archivo intermedio.

  • Lee DWG hasta la versión 2018 — con GNU LibreDWG incluido
  • DXF nativo de ida y vuelta, en cualquier versión
  • Bloques anidados, MTEXT con formato, sombreados, cotas se dibujan como los guardó el archivo
  • Planos grandes — encuadre y zoom fluidos con decenas de miles de entidades
  • Varios dibujos abiertos en pestañas de la misma ventana, con copiar y pegar entre ellos

En la captura: la planta de una vivienda guardada en DWG versión 2018, con su mobiliario, cotas y capas.

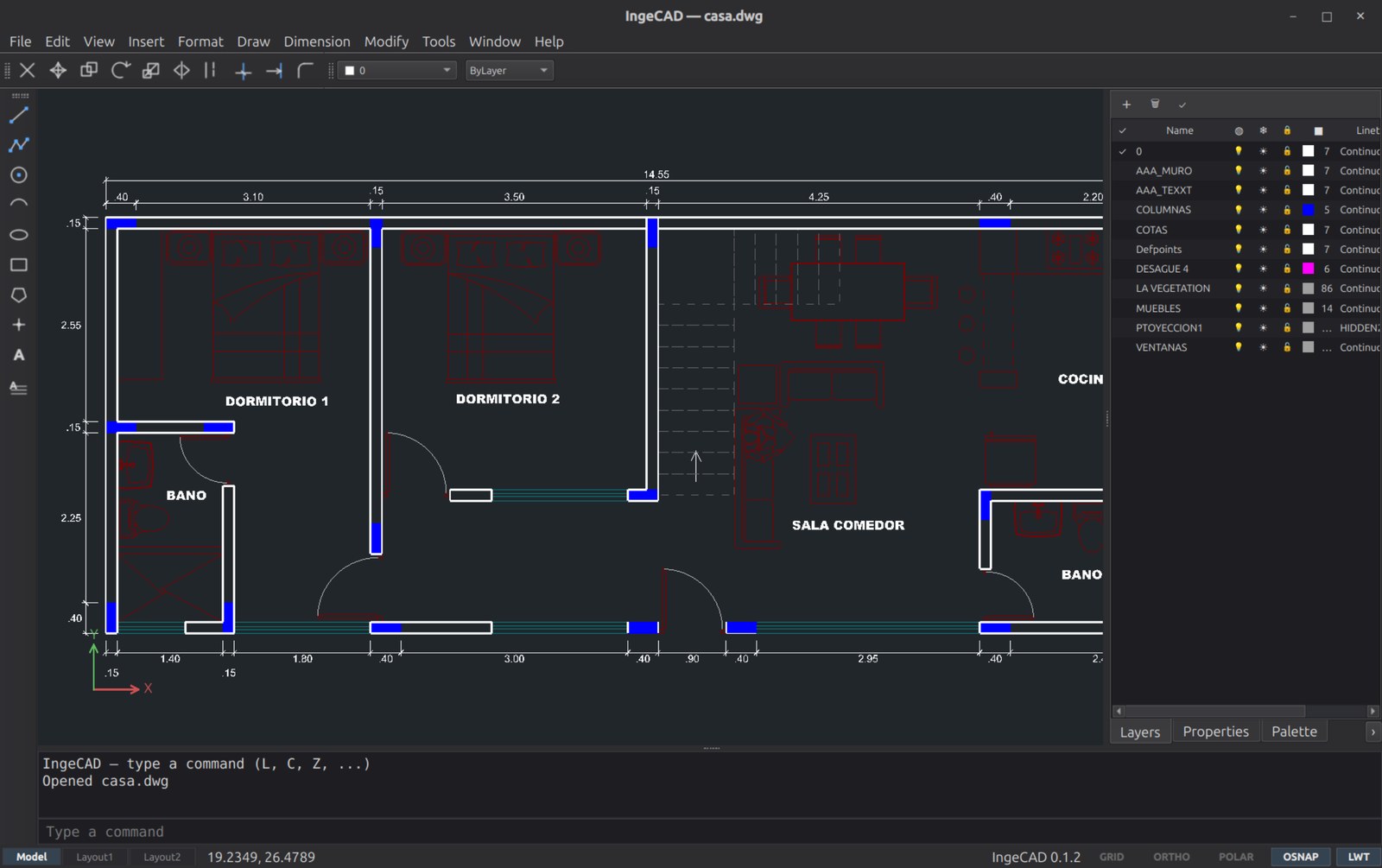

Planta de una vivienda abierta en IngeCAD, con mobiliario, cotas y los nombres de cada ambiente

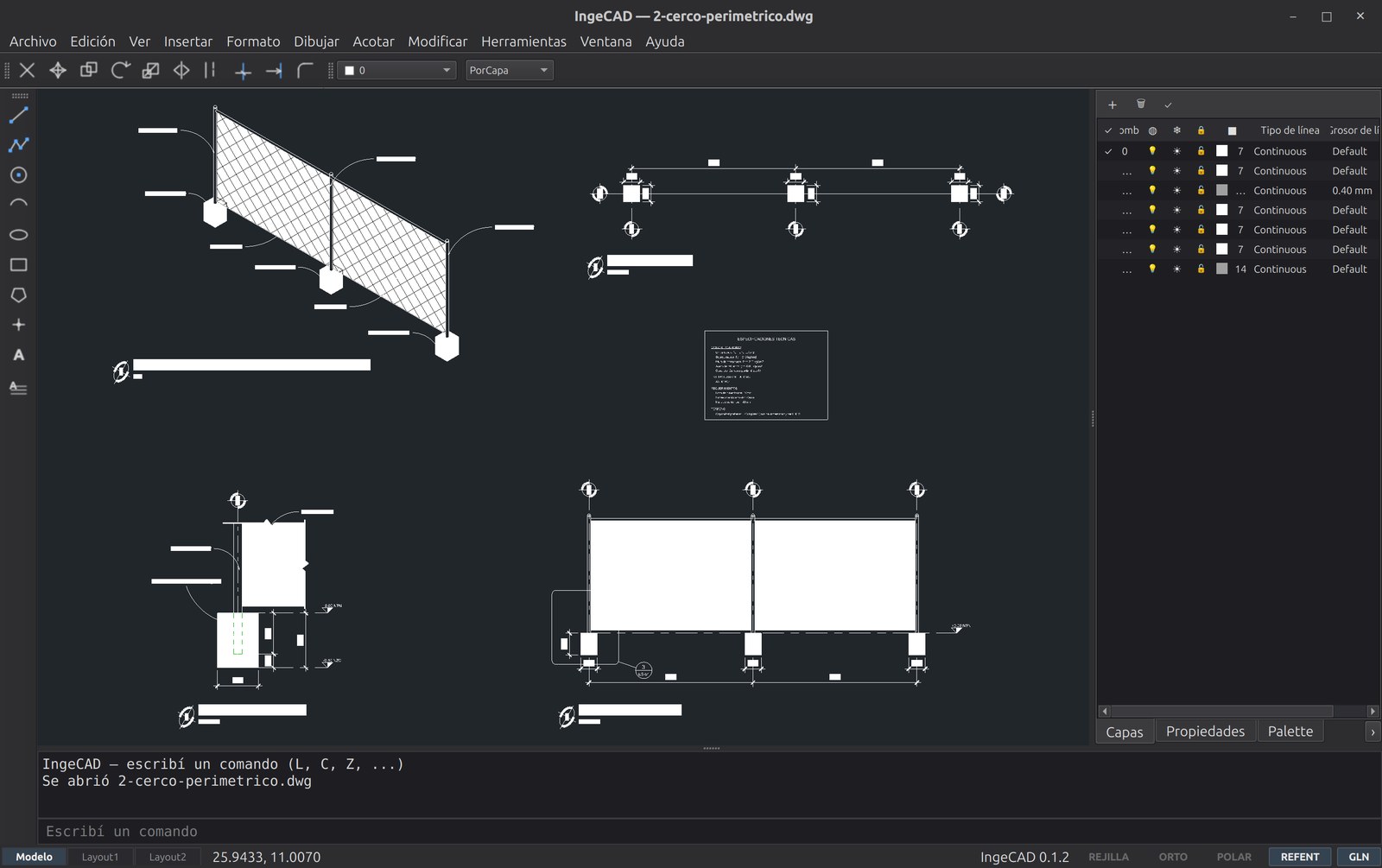

Tu plano lo abre cualquier CAD

Guarda en DWG r2000 y el archivo se abre en cualquier CAD compatible con DWG, el que use tu colega. Y lo que IngeCAD no entiende no lo toca: sigue intacto dentro del archivo.

  • Guarda DWG r2000 — el formato que lee cualquier CAD desde el año 2000
  • Objetos propietarios de otros programas, XDATA, diccionarios, sólidos 3D — se conservan tal cual, aunque IngeCAD no los dibuje
  • Coordenadas UTM en doble precisión — un Este de 500 000 no pierde precisión
  • Verificación al guardar — relee el DWG que acaba de escribir y avisa si algo se perdió

Trabajar sobre el plano de otro no debería degradarlo, y devolverlo tampoco debería obligar a nadie a cambiar de programa.

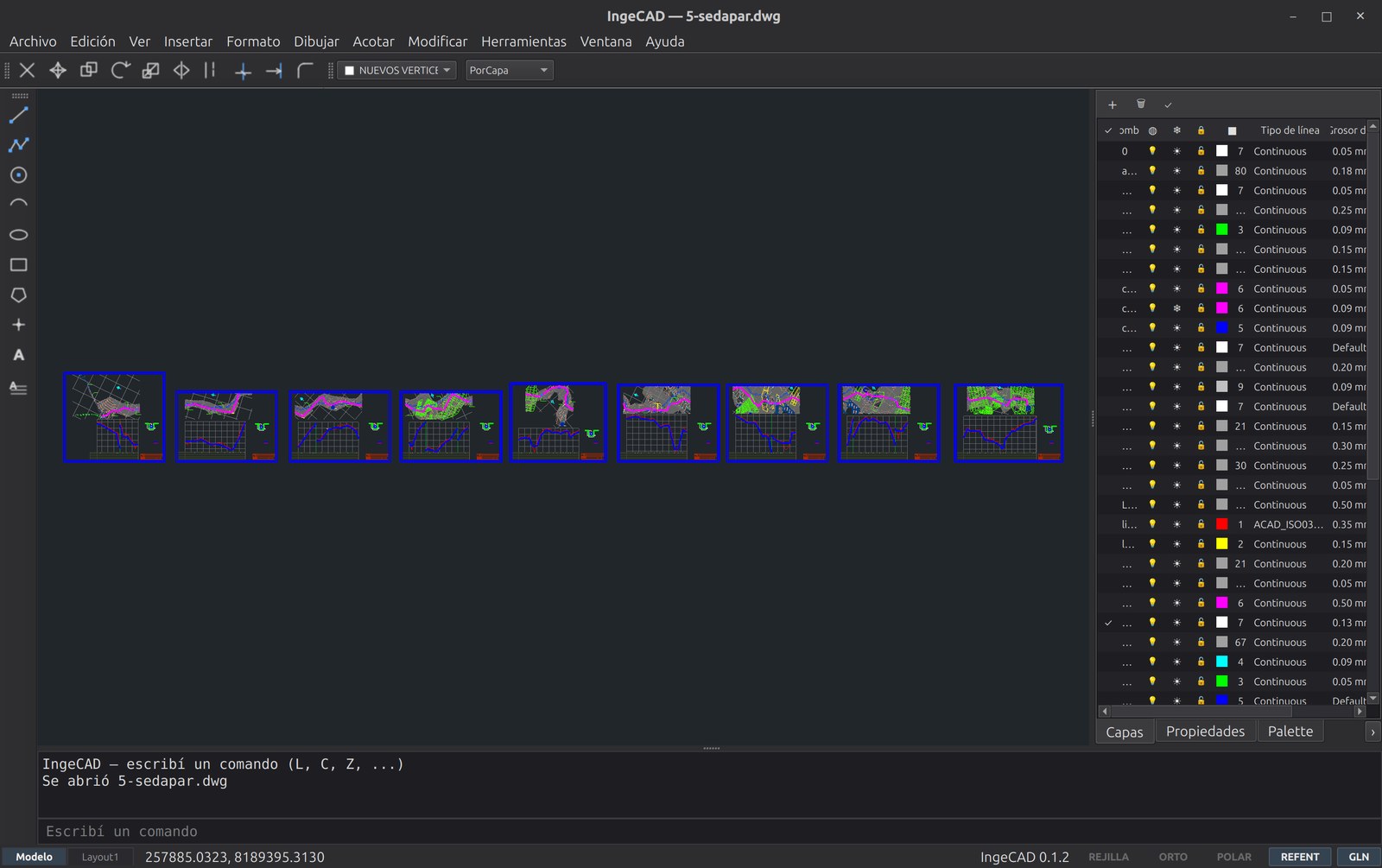

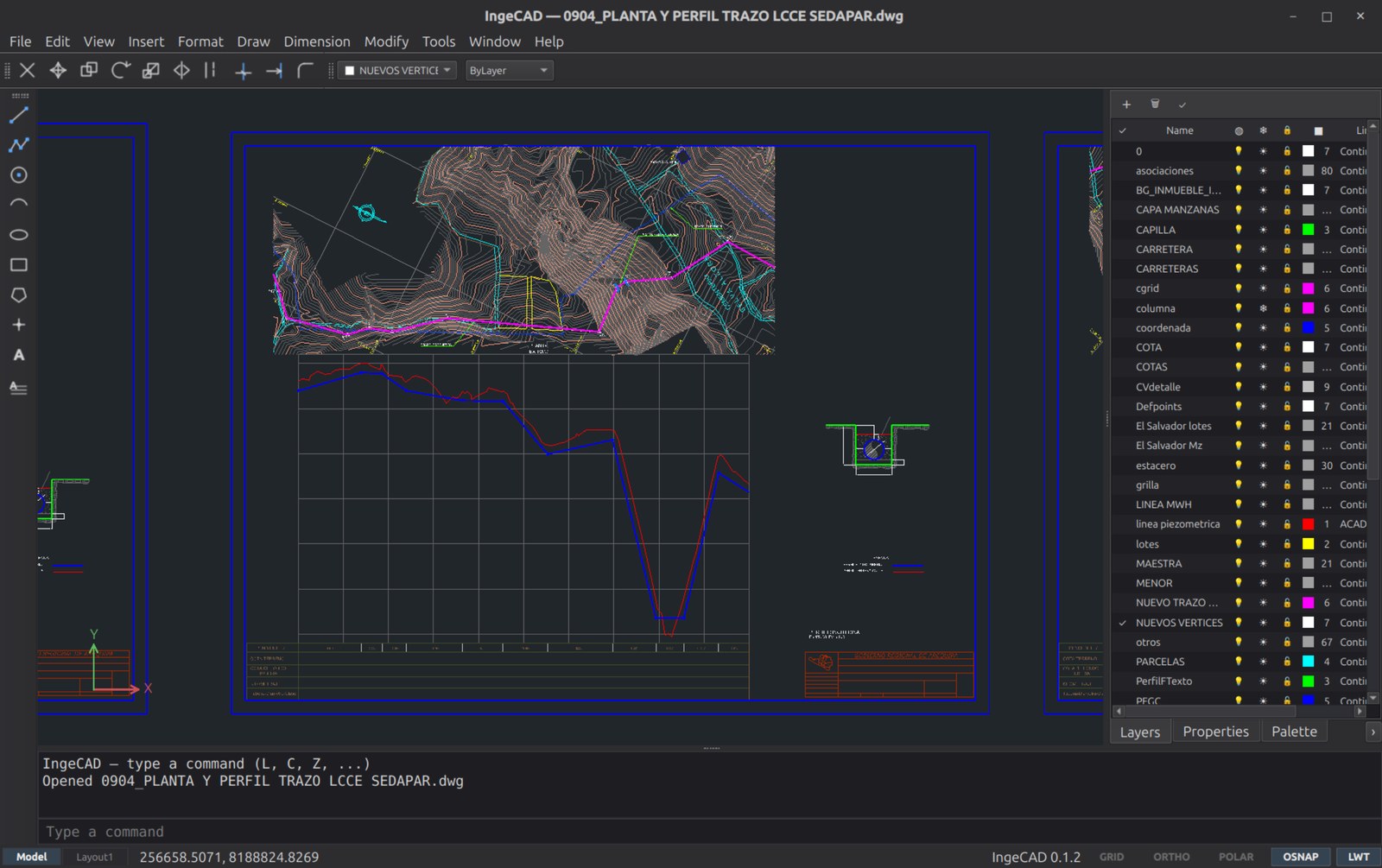

Plano topográfico de 10 847 entidades abierto en IngeCAD, con sus láminas de curvas de nivel y perfiles

Escribe L y dibuja una línea

La memoria muscular de años no se tira. La línea de comandos está abajo, donde siempre, y responde a los aliases de comandos que ya conoces.

  • L, C, A, PL, REC, POL, E, M, CO, RO, O, TR, EX, MI, SC, B, I, H, LA, Z — y tus propios aliases en el archivo .pgp de siempre
  • Espacio y Enter ejecutan; Enter en vacío repite el último comando; Esc cancela
  • Coordenadas por teclado — absolutas 10,5, relativas @10,5, polares @10<45, y con cuentas: 43.3/3, @20*2<45
  • Selección ventana y cruce con sus colores de siempre, referencias a objetos con sus marcadores, ORTO, POLAR y rastreo

Interfaz clásica anterior al ribbon: barra de menús, barras de herramientas acoplables, ventana de comandos y barra de estado. El ribbon no existe ni va a existir.

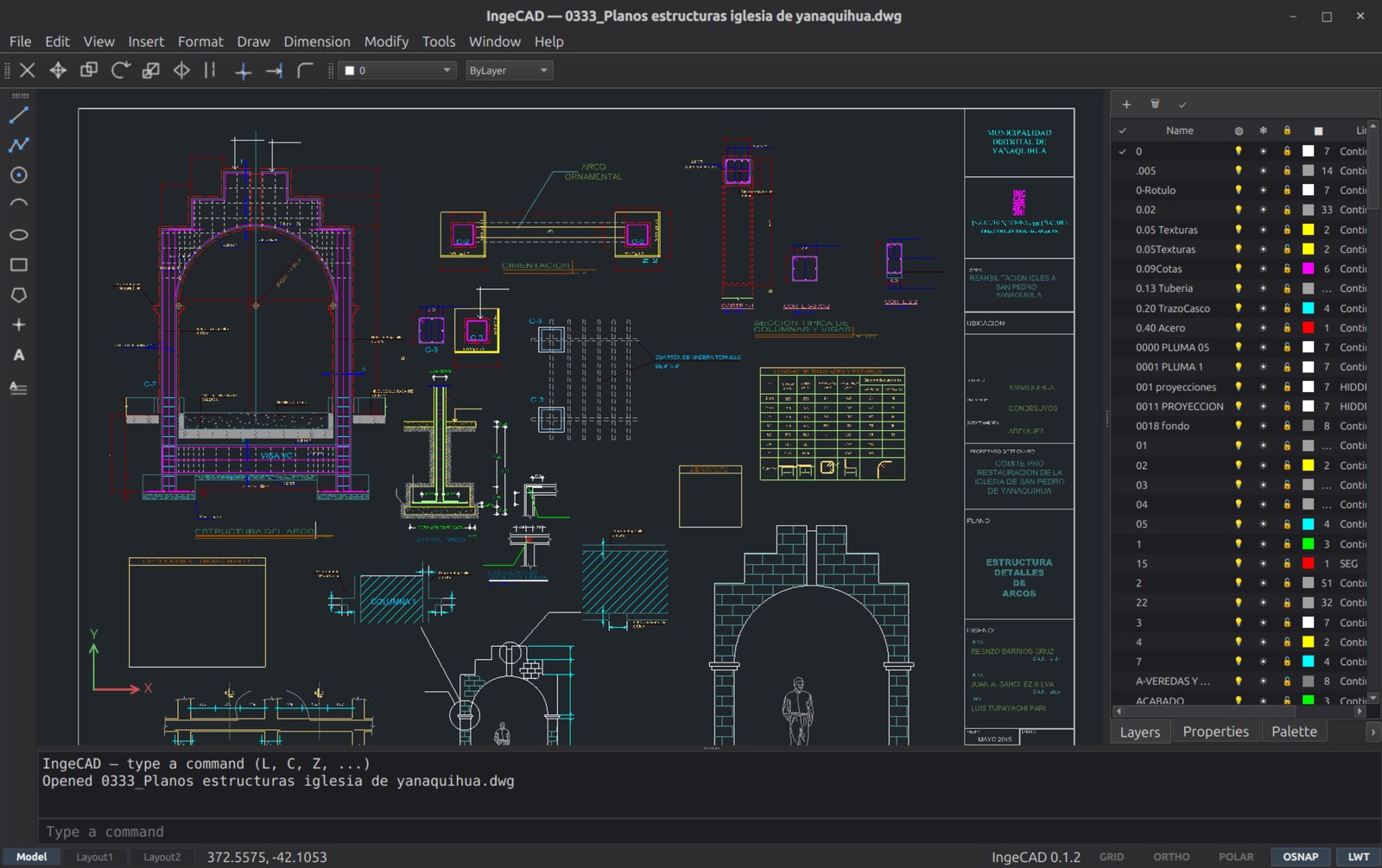

Plano de estructuras de 200 capas abierto en IngeCAD, con la ventana de comandos abajo, las barras de herramientas acoplables y la barra de estado

Acota y arma la lámina

Las pestañas Modelo y presentación funcionan como siempre: dibujas a tamaño real en el modelo y en la presentación armas la hoja con ventanas a la escala que necesitas.

  • Ventanas gráficas con MVIEW — mueves y estiras cada una con sus pinzamientos
  • Escala exacta por ventana con Z y un factor XP, o eligiéndola de la lista, y el candado que impide moverla sin querer
  • Preparar página — tamaño de hoja, orientación, márgenes y opciones, guardados en el archivo
  • Imprime la lámina 1:1 a PDF: la escala la ponen las ventanas, y sale verificable con regla
  • Cotas completas — lineal, alineada, angular, longitud de arco, coordenada, radio, diámetro, marca de centro, línea base y continuar, con su administrador de estilos

En la captura: una planta dibujada en metros sobre una hoja A3, con la ventana a 20XP — el 1:50 real de ese dibujo, con el factor de escala sin unidades de siempre.

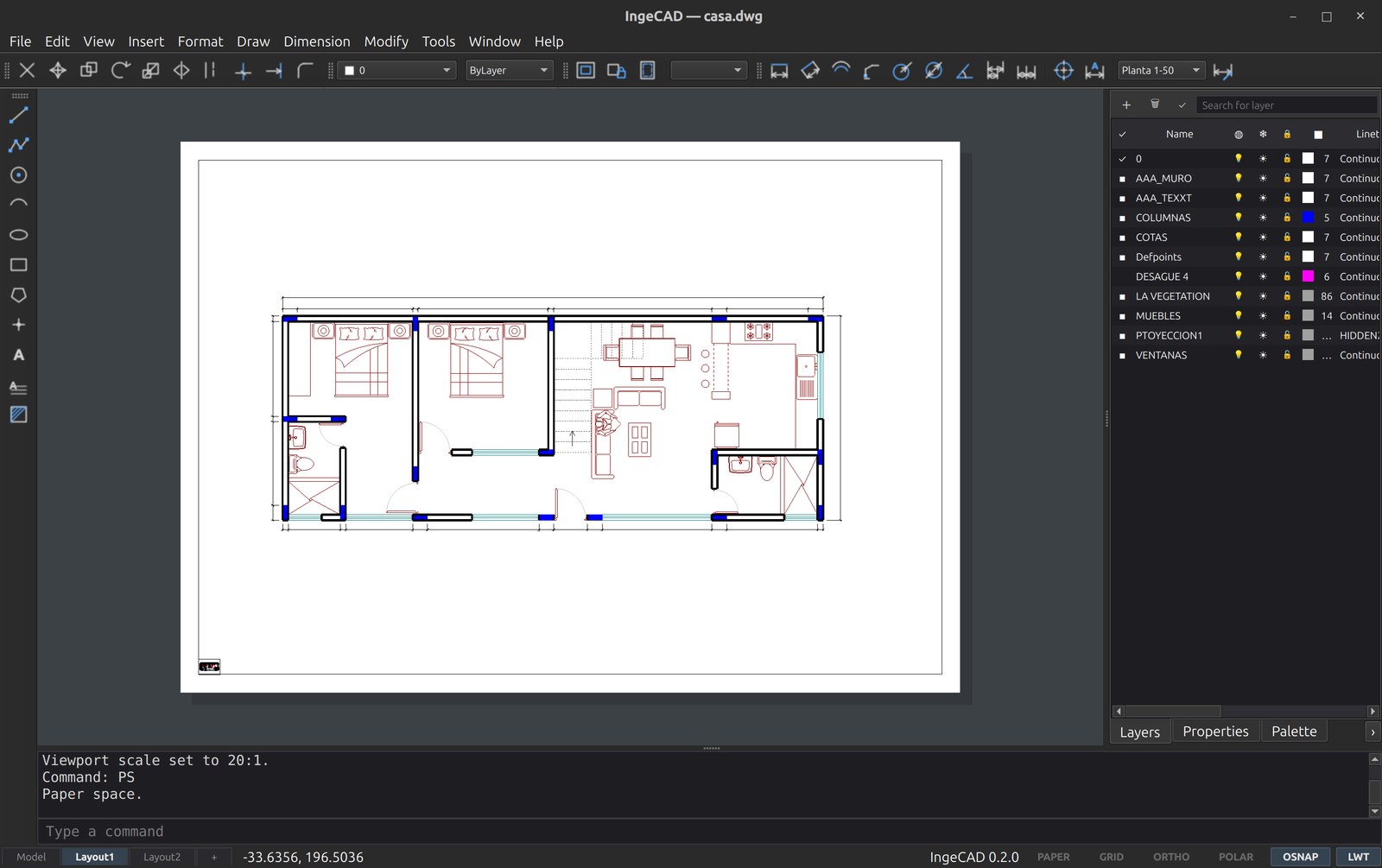

Una presentación de IngeCAD: la hoja A3 con la planta de una vivienda dentro de una ventana gráfica a escala, y las pestañas Modelo y presentación abajo

Lo que usas todos los días

IngeCAD es un CAD con la interfaz clásica y los comandos que ya conoces: la misma forma de trabajar y el flujo completo, del primer trazo al plano impreso.

  • Dibujo — líneas, círculos, arcos, polilíneas, rectángulos, polígonos, elipses, splines, tablas, texto, sombreados, líneas auxiliares, dividir y graduar, nube de revisión
  • Edición — BORRAR, DESPLAZA, COPIA, GIRA, ESCALA, SIMETRÍA, EQUIDISTANCIA, RECORTA, ALARGA, EMPALME, DESCOMPONER, pinzamientos
  • Organización — administrador de capas, propiedades, estilos de texto y cota, bloques con atributos, orden de visualización y herramientas de capa
  • Referencias — dibujos externos, imágenes (PNG, JPEG, TIFF…) y páginas de PDF para calcar encima, con brillo, contraste y transparencia
  • Selección y búsqueda — menú del botón derecho clásico, aislar objetos, seleccionar similares, selección rápida por propiedades, grupos, buscar y reemplazar textos, calculadora
  • Salida — imprime o exporta PDF y PNG a escala exacta, verificable con regla, y varias presentaciones en un solo PDF

Cada comando con sus opciones de siempre: el arco por sus once formas, el círculo por 2P, 3P o TTR, el rectángulo con chaflán o empalme. Deshacer y rehacer de todo, y portapapeles.

El detalle de un tijeral en IngeCAD, con el administrador de capas, las barras estándar, de dibujo y de modificación, la barra de propiedades y las pestañas Modelo y presentación

Topografía, del CSV del topógrafo al plano

Un complemento que añade su propio menú: lo enciendes cuando lo necesitas y lo apagas cuando no, y el CAD queda como estaba. Lo que dibuja es DXF corriente —puntos, textos, polilíneas, caras 3D—, así que el plano lo abre cualquier CAD, con o sin IngeCAD.

  • Puntos — importa el CSV o TXT de la estación total (P,N,E,Z,D y sus variantes; el orden de columnas se adivina y se corrige), exporta, teclea una poligonal por rumbo y distancia, renumera y busca
  • Cuadro de datos técnicos — vértice, lado, distancia, rumbo o azimut, ángulo interno, Este y Norte, con área y perímetro: el cuadro que todos armaban a mano
  • Lindero — rumbos y distancias rotulados, suma de áreas, subdivisión por área, retícula UTM y memoria descriptiva con la redacción de los trámites
  • Superficie — triangulación con líneas de quiebre y contorno, curvas de nivel a su cota con rótulos, y zonas por pendiente
  • Perfiles y movimiento de tierras — perfil longitudinal con progresivas y cotas, rasante, secciones transversales, corte y relleno por el método prismoidal, con tabla y CSV
  • Plataformas — cota y pendiente, taludes con bermas hasta la línea cero, y el volumen exacto entre dos superficies

En la captura: un levantamiento de prueba de 96 puntos en coordenadas UTM de Arequipa. El cuadro y el área —1 523,77 m² y 156,70 m— los calculó IngeCAD del lindero dibujado sobre los puntos, y las curvas van cada 0,25 m.

Manual del complemento, comando por comando →

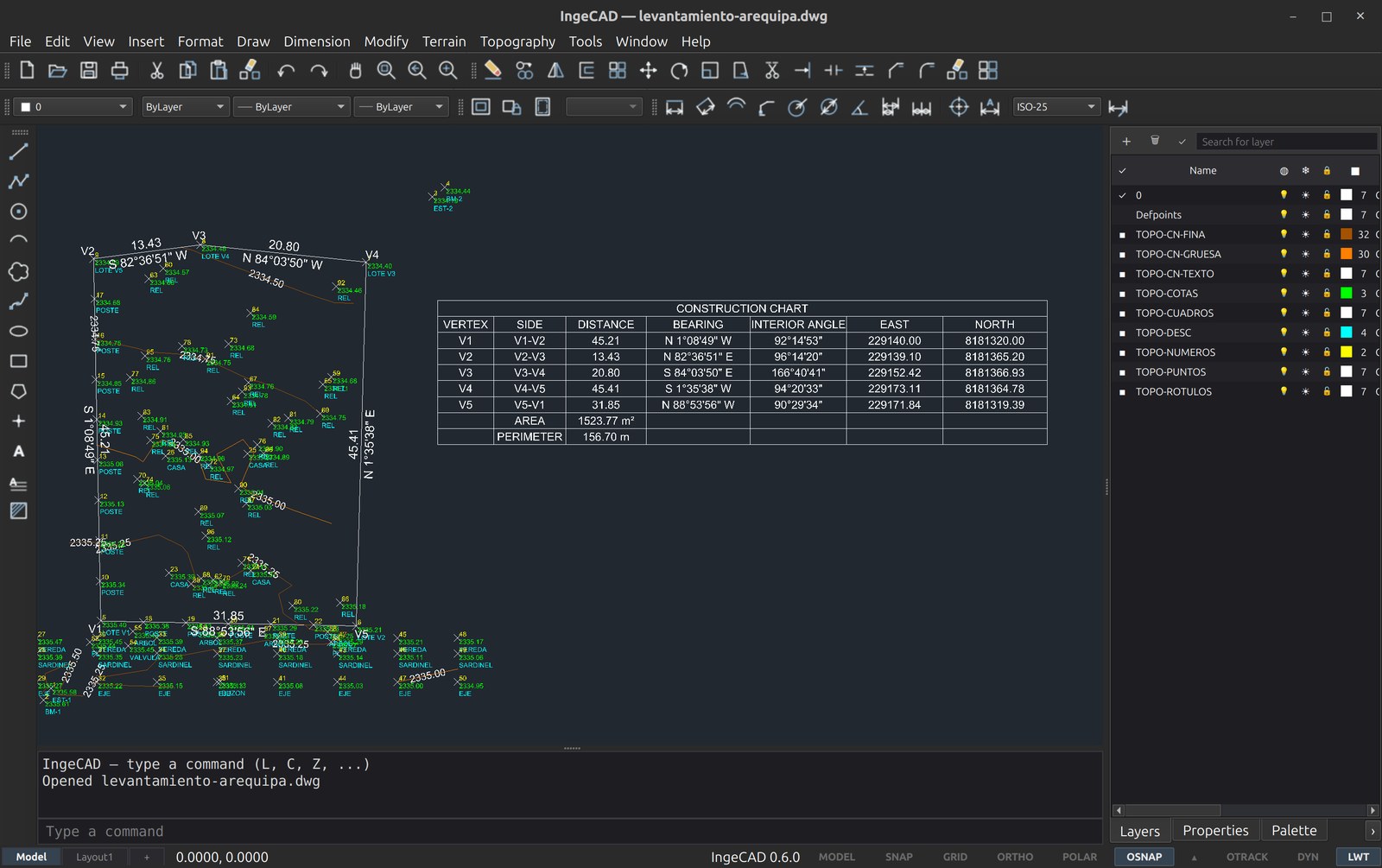

Un lote topográfico en IngeCAD con sus rumbos y distancias rotulados, el cuadro de construcción con vértices, lados, rumbos, ángulos internos, Este, Norte, área y perímetro, y las curvas de nivel sobre los puntos del levantamiento

El terreno debajo de tu plano

El segundo complemento pone el mundo real bajo el dibujo: le dices en qué zona UTM y con qué datum trabajas, y desde ahí IngeCAD sabe dónde está cada punto del plano sobre la Tierra.

  • Georreferencia — zona UTM y hemisferio, datum WGS84 o PSAD56 para los planos antiguos del Perú, o cualquier sistema proyectado por su código EPSG; se guarda en el dibujo y se lee al abrirlo
  • Coordenadas geográficas — lee la latitud y longitud de cualquier punto, o tecléalas en decimales o en grados-minutos-segundos y marca el punto
  • Cotas sin levantamiento — una malla de puntos con la cota de un modelo de elevación global, lista para triangular y sacar curvas, y el perfil de un eje sin haber ido al campo
  • Imagen satelital — la foto aérea bajo el plano, remuestreada a tus coordenadas para que caiga donde debe, guardada junto al dibujo y con su atribución escrita en el plano
  • Google Earth de ida y vuelta — importa KML y KMZ como puntos, polilíneas y polígonos con sus nombres y colores, exporta tu selección a un KMZ que se abre con doble clic, y superpón el plano sobre el terreno

Honestidad de fábrica: el modelo de elevación global tiene unos 30 m de resolución y el programa te lo dice cada vez —sirve para anteproyecto, no para un levantamiento—. Un lindero exportado a Google Earth y traído de vuelta regresa con menos de un milímetro de diferencia.

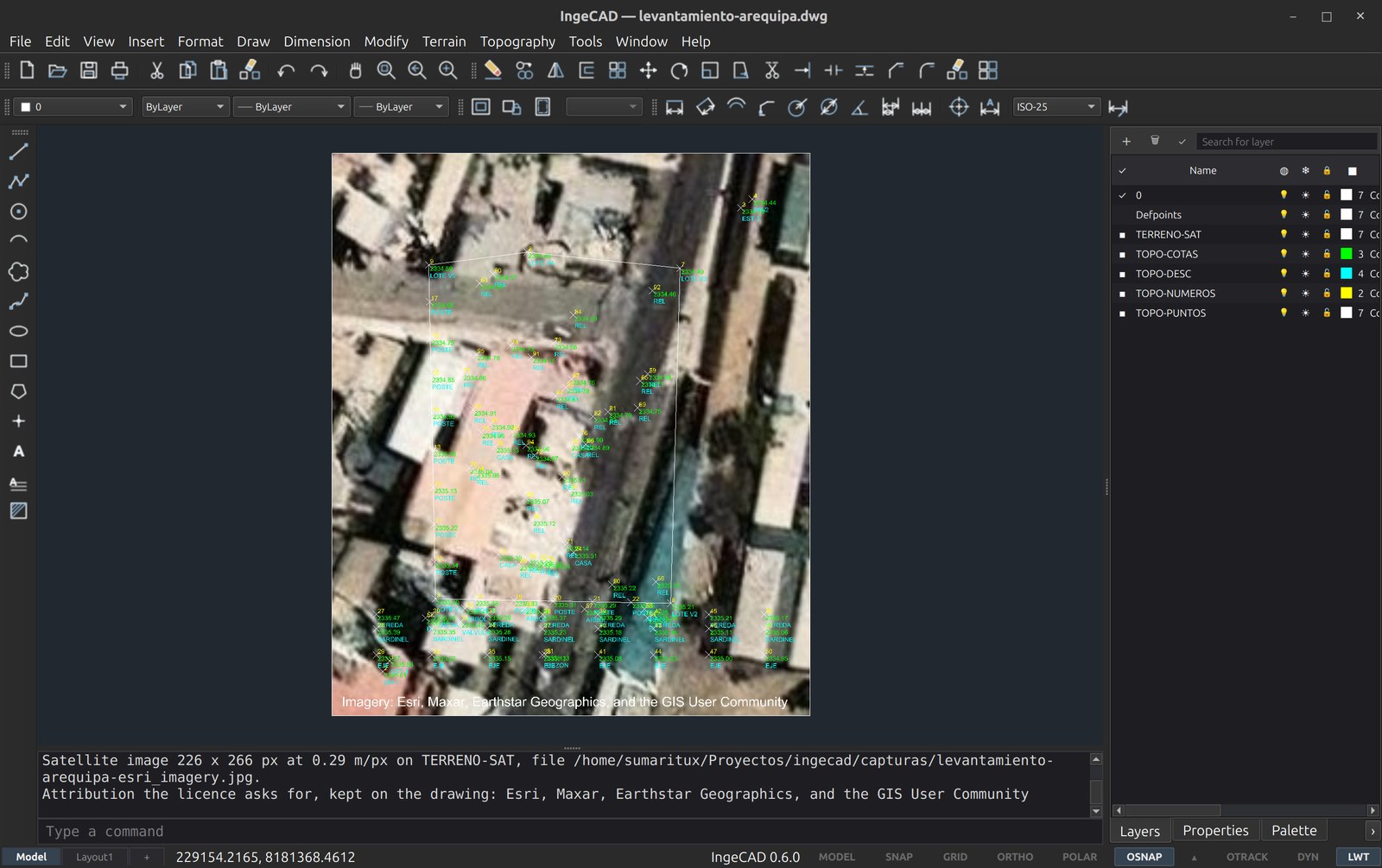

La imagen satelital bajo un levantamiento topográfico en IngeCAD, con el lindero y los puntos con cota dibujados encima y la atribución de la fuente escrita en el plano

Y además

Un asistente de IA, apagado de fábrica

Si lo enciendes, una pestaña de la barra lateral dibuja, consulta y edita con los mismos comandos que tú escribes: cada paso queda en el historial como AI: … y una sola U deshace todo lo que hizo.

  • El modelo que elijas — proveedores en la nube con tu propia clave, o uno local en tu máquina
  • Pregunta antes de borrar muchos objetos, sobrescribir un archivo o abrir otro
  • Puente MCP — ingecad --mcp deja que un asistente de escritorio o un editor de código maneje el dibujo abierto, por un canal local con su propia contraseña
  • Las claves en el llavero del sistema, nunca en los ajustes ni en el dibujo; con los dos interruptores apagados no se carga nada

Grupos de capas, como en el plano del colega

Los grupos de capas y filtros por propiedades que trae un dibujo se ven como un árbol en la pestaña Capas, sobre la tabla de siempre.

  • Todo el grupo a la vez — con el botón derecho lo apagas o enciendes, lo congelas o lo bloqueas
  • Crea y ordena — grupo nuevo, arrastra capas a un grupo, renombra o quita, y cada cambio se deshace
  • Guardar como DWG conserva los grupos y sus capas
  • La tabla clásica — estado, encendida, congelada, bloqueada, color, tipo y grosor de línea, impresión y descripción, con búsqueda en vivo

Crece por complementos y scripts

El núcleo es un CAD 2D completo; cada disciplina llega como un complemento que se instala, se enciende y se apaga en Herramientas ▸ Administrar extensiones, y al quitarlo no deja rastro.

  • Topografía, Terreno y Carreteras vienen incluidos, con su menú y su barra propios
  • Un catálogo de extensiones que se instalan con un clic, cada descarga verificada
  • Scripts en Python — APPLOAD corre un archivo sobre los comandos de IngeCAD como un solo paso de deshacer
  • Guiones .scr con SCRIPT, para repetir una secuencia de comandos
  • Escribe el tuyo — el contrato de un complemento está documentado en el repositorio

Extensiones

Cada disciplina llega como una extensión que agrega su menú y sus comandos, y que al desactivarla no deja rastro. Todas son libres y con su código publicado; cada una se enciende sólo si la necesitas.

Ver todas las extensiones → ¿Hiciste una? Publícala →

Parte de una familia de
software libre para ingeniería.

IngeCAD no está solo. Con el mismo autor y la misma licencia, dos programas más cubren el modelado y el presupuesto de la obra. Los tres se hablan entre sí.

Modelado 3D · BIM

IngeTrazo

Modelador 3D libre para ingeniería civil — traza como a mano. Recibe el DXF de IngeCAD y exporta IFC.

ingetrazo.com Código en GitHub

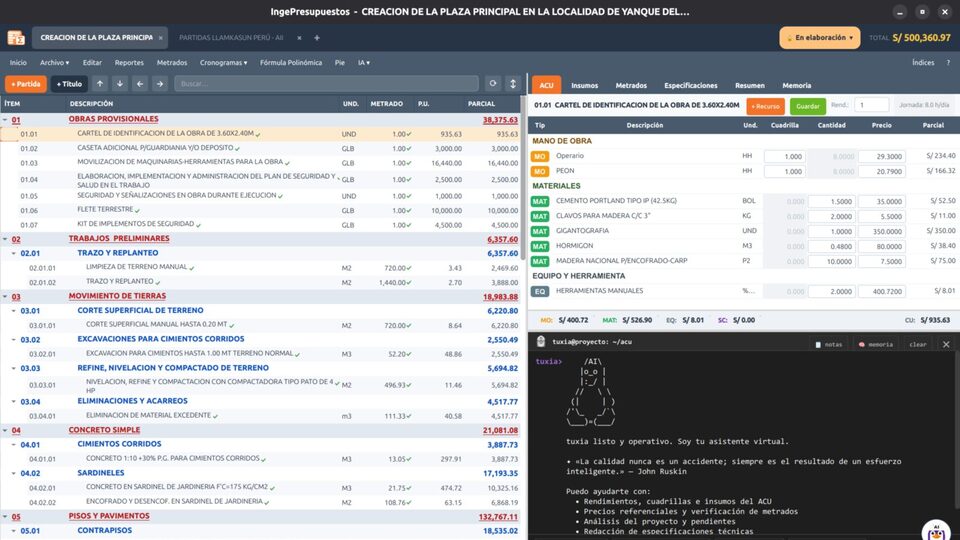

Presupuestos de obra

IngePresupuestos

Presupuestos con análisis de costos unitarios, cronograma Gantt, fórmula polinómica con índices INEI y trece reportes.

ingepresupuestos.com Código en GitHub

Todo bajo GPL-3.0-or-later, sin versiones de pago. El código de los tres vive en github.com/ingelibre.

Libre y de código abierto.
Para siempre.

IngeCAD es software libre bajo GPL-3.0. Sin cuentas, sin nube, sin suscripciones, sin telemetría: tus planos viven en tu PC, en el formato abierto que ya usas. Hecho en el Perú para el ingeniero de toda Latinoamérica.

Descarga IngeCAD

Gratis y completo. Versión 0.7.0 — octubre de 2026.

Linux · x86_64
Flatpak un clic · se actualiza solo AppImage no instala nada · 123 MB tar.gz sin FUSE · 135 MB Snap archivo .snap · 161 MB
Cómo instalar ▾

Un clic en la tarjeta y el centro de software de tu distro lo instala; las actualizaciones llegan solas con las del sistema. Si tu distro no trae Flatpak (Ubuntu), una única vez: sudo apt install flatpak gnome-software-plugin-flatpak. O desde la terminal:

flatpak install --user https://downloads.ingecad.org/flatpak/ingecad.flatpakref flatpak run org.ingecad.IngeCAD

Queda en tu menú de aplicaciones, con los .dwg y .dxf asociados.

No instala nada: dale permiso de ejecución y ábrelo (o doble clic desde tu gestor de archivos).

chmod +x IngeCAD-0.7.0-x86_64.AppImage ./IngeCAD-0.7.0-x86_64.AppImage

Necesita FUSE, que casi todas las distros traen. Si la tuya no, usa el tar.gz.

Para distros sin FUSE, o para instalarlo en /opt: descomprime y ejecuta.

tar -xzf IngeCAD-0.7.0-linux-x86_64.tar.gz IngeCAD-0.7.0/ingecad

Trae lo mismo que el AppImage: Python, Qt y los conversores de DWG viajan dentro.

Todavía no está en la tienda de Snap: descarga el archivo e instálalo desde la carpeta donde quedó. --dangerous sólo dice que el paquete no viene firmado por la tienda.

sudo snap install --dangerous ingecad_0.7.0_amd64.snap ingecad

Así no se actualiza solo: para la versión siguiente, repite con el archivo nuevo.

Corren en Ubuntu 22.04 y posteriores. Si algo falla, ejecútalo con la opción --check y te dice qué falta (por ejemplo flatpak run org.ingecad.IngeCAD --check).

Windows · 64 bits
Instalador menú Inicio · abre .dwg · 61 MB Zip portable sin instalar · 93 MB

El instalador todavía no está firmado: la primera vez Windows SmartScreen avisa que protegió tu PC. Pulsa Más información y luego Ejecutar de todas formas. El zip se descomprime donde quieras y se abre ingecad\ingecad.exe.

Desde el código fuente
git clone https://github.com/ingelibre/ingecad && cd ingecad python3 -m venv venv && venv/bin/pip install -r requirements.txt venv/bin/python main.py

Todos los archivos en los releases de GitHub.

Preguntas frecuentes

Lo que todos preguntan antes de abrir el primer plano.

¿Es gratis de verdad?

Sí. IngeCAD es software libre bajo GPL-3.0: gratis hoy y para siempre, con el código fuente publicado en GitHub. Sin cuentas, sin suscripciones, sin funciones bloqueadas.

¿Abre el DWG que me manda un colega?

Sí, con doble clic y sin pasos intermedios: IngeCAD trae GNU LibreDWG incluido y convierte el DWG por dentro, sin que veas nunca el DXF. Lee DWG hasta la versión 2018 y guarda DWG r2000, que abre cualquier CAD desde el año 2000.

¿Qué hace distinto a IngeCAD?

IngeCAD es libre, corre nativo en Linux y tiene la interfaz clásica de los CAD: menús, barras y la línea de comandos abajo. Hace lo que usas todos los días (líneas, polilíneas, círculos, bloques, capas, sombreados, cotas, recortar, equidistancia, imprimir a escala) y acepta los aliases de comandos que ya conoces: escribes L y dibujas una línea.

¿Tengo que aprender comandos nuevos?

No. IngeCAD usa los aliases de comandos que ya conoces: L, C, A, PL, REC, POL, E, M, CO, RO, O, TR, EX, MI, SC, B, I, H, LA, Z. Espacio y Enter ejecutan, Enter en vacío repite el último comando, Esc cancela. Puedes escribir coordenadas absolutas 10,5, relativas @10,5 o polares @10<45.

¿Mis planos quedan intactos al guardar?

Esa es la promesa central. El modelo de IngeCAD es la base de datos del DXF, así que todo lo que el programa no entiende (objetos propietarios de otros programas, XDATA, diccionarios, sólidos 3D) se conserva intacto al reescribir el archivo. Los acentos también: las capas CAÑERÍAS y DESAGÜE, las cotas en m² y los textos con Ñ vuelven tal cual. Y como guarda DWG r2000, el plano vuelve en un formato que abre cualquier CAD compatible con DWG desde el año 2000.

¿Funciona sin internet?

Sí. Todo el CAD funciona sin conexión: no tiene cuentas, ni nube, ni telemetría, y tus planos viven en tu PC. Solo se conecta cuando tú se lo pides: el complemento Terreno, al traer la imagen satelital o las cotas del modelo de elevación, y el asistente de IA, si lo enciendes con un proveedor en la nube.

¿Cómo lo instalo?

La vía fácil es el Flatpak: un clic en el enlace de la sección Descargar, tu centro de software lo instala y las actualizaciones llegan solas. También está el AppImage (dale permiso de ejecución y listo: no instala nada en el sistema), el tar.gz si tu distro no trae FUSE —lo descomprimes donde quieras y ejecutas ingecad— y el archivo .snap. Todos traen lo mismo: Python, Qt y los conversores de DWG viajan dentro. Si algo no funciona, ejecuta --check y te dice qué le falta.

¿Hay versión para Windows?

Sí, desde la versión 0.6.6: un instalador (menú Inicio, «Abrir con» para .dwg y .dxf, desinstalador) y un zip portable que corre sin instalar, con el mismo LibreDWG que en Linux. El instalador todavía no está firmado, así que la primera vez Windows SmartScreen avisa que protegió tu PC: Más información ▸ Ejecutar de todas formas.

¿Puedo acotar e imprimir a escala desde una presentación?

Sí, con el flujo de siempre: dibujas a tamaño real en el modelo, creas una presentación, insertas una ventana gráfica con MVIEW y le pones la escala exacta con Z y 1/50xp (o eligiéndola de la lista). La hoja se imprime 1:1 a PDF, así que la escala del plano es la de la ventana y se verifica con regla. Están la familia completa de cotas —lineal, alineada, angular, longitud de arco, coordenada, radio, diámetro, marca de centro, línea base y continuar— y el administrador de estilos de cota.

¿Y la topografía: puntos, cuadro de coordenadas, perfiles?

Ya está, desde la v0.6, como complemento Topografía: importa el CSV del topógrafo con cotas, arma el cuadro de datos técnicos (Este/Norte, lados, rumbos, área y perímetro), triangula, traza curvas de nivel, perfiles, secciones y movimiento de tierras, y redacta la memoria descriptiva. Y el complemento Terreno georreferencia el plano, trae cotas de un modelo de elevación global y la imagen satelital, y va y vuelve de Google Earth por KML/KMZ. Todo lo que dibujan es DXF plano que abre cualquier CAD. El paso a paso está en el manual de Topografía.

¿Tiene inteligencia artificial?

Sí, y viene apagada. Si la enciendes en Herramientas ▸ Opciones, una pestaña de la barra lateral habla con el modelo que elijas (en la nube con tu propia clave, o uno local) y trabaja con los mismos comandos que tú escribes: cada paso queda en el historial y una sola U deshace todo su turno. Con ingecad --mcp, un asistente de escritorio o un editor de código puede manejar el dibujo abierto. Sin IA, IngeCAD funciona igual.

¿Cómo reporto un problema o contribuyo?

El proyecto vive en GitHub: abre un issue con tu plano de ejemplo, propón mejoras o envía código. Si un DWG no abre bien, ese archivo es lo más valioso que puedes aportar: muchos arreglos salieron justamente de planos reales que fallaban, y decenas ya son parches aceptados en GNU LibreDWG.
